스프링 행거, 고정식 행거, 연결 부품 및 클램프, 다이나믹 제품요소, 슬라이드 베어링, 고정 베어링 및 롤러 베어링 등 당사의 모든 제품은 포괄적이고 규모있게 조합된 통합시스템에 의해 설계됩니다.

특수 사양이 필요하신 경우, 문의주시기 바랍니다.

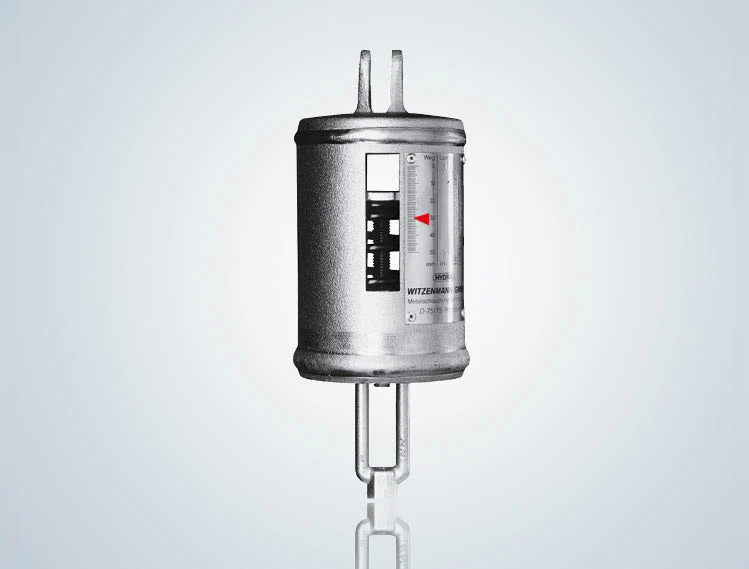

HYDRA® 스프링 행거 및 서포트

스프링식 행거 및 서포트는 선형 가변 하중 특성을 가진 이동식 파이프 서포트입니다. 행거의 이동량은 하중 용량에 비례하여 변경됩니다. 스프링 행거는 고정식 행거보다 비용이 합리적이며 흡수할 수직 거동이 크지 않을 때 (최대 60mm) 사용됩니다.

  • 턴버클(turn-buckle)을 돌려 쉽게 하중을 설정할 수 있습니다.
  • 어느 위치에서나 차단이 가능합니다.
  • 마모 없음 – 예비 부품 불필요
자세히 알아보기

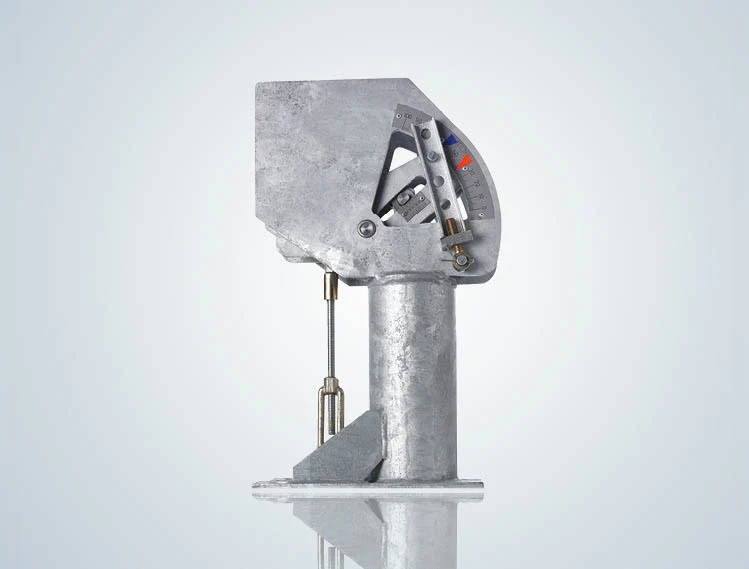

HYDRA 고정식 행거 및 서포트

고정식 행거 및 서포트는 일정한 하중을 수용할 수 있는 이동식 파이프 서포트이며 보다 큰 수직 이동에 필요합니다. 전체 수직 이동에서 하중은 실질적으로 변하지 않습니다.

  • 안정된 장치로 인한 하중작용점에서의 일정한 힘 유지
  • 전체 설정 범위에 걸쳐 일정한 하중을 유지하도록 최적화된 레버 치수
  • 하중 설정 후에도 행거의 초과 이동가능 거리를 완벽하게 유지
자세히 알아보기

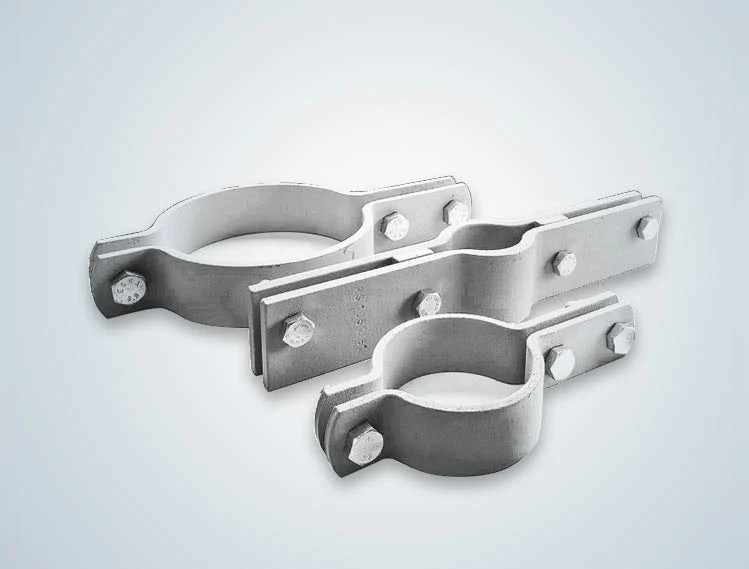

HYDRA® 연결 부품 및 클램프

수평 클램프는 수평 파이프의 브래킷으로, 수직 클램프는 수직 파이프의 브래킷으로 사용됩니다.

연결 부품들은 강철 구조물과 파이프관 또는 기타 고정 시스템 부품 사이의 간격을 연결시킵니다. 연결 부품은 행거 시스템과 하중 유형에 따라 분류됩니다.

자세히 알아보기

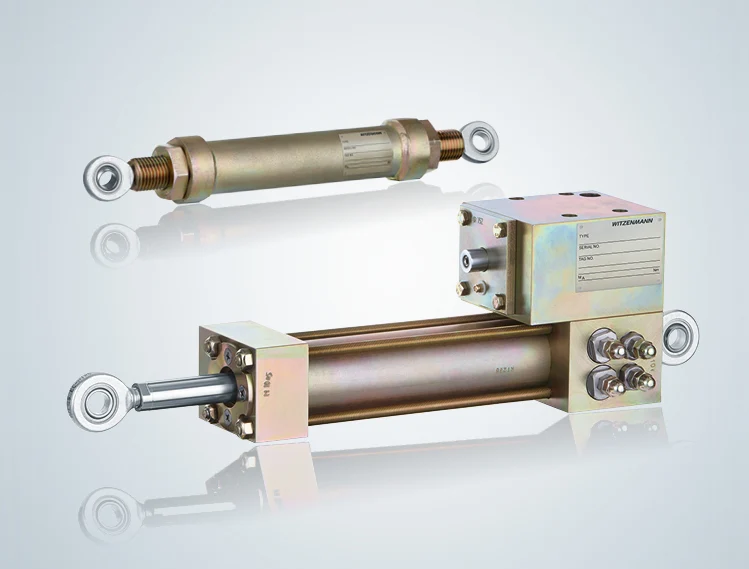

HYDRA 다이나믹 부품 및 스웨이 스트럿

다이나믹 부품은 안전 관련 파이프 및 민감한 플랜트 부품에 대한 동적 하중을 제어합니다.

  • 유압식 완충기 및 진동 절연 장치는 외부 영향에 의한 동적 하중을 보완하는데 사용합니다. 발생하는 변위의 진폭은 온도 변화로 인한 움직임을 제한하지 않고 최소로 줄어들게 됩니다.
  • 스웨이 스트럿은 푸쉬풀(push-pull) 부품으로서 주로 동적 하중을 줄이는 데 사용됩니다.
자세히 알아보기

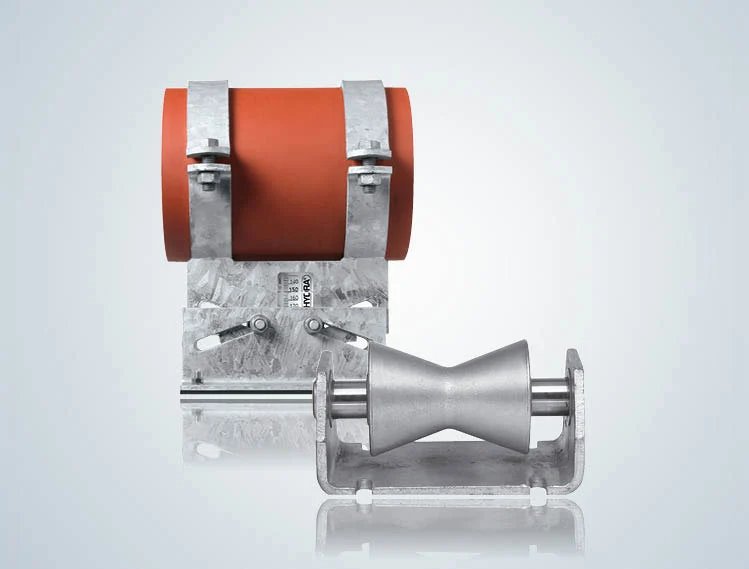

HYDRA® 베어링 제품군

베어링 제품군에는 산업용 파이프 건설을 위한 파이프 베어링, 이동식 베어링, 슬라이딩 베어링, 고정 베어링, 롤러 베어링, 가이드 베어링 등이 있으며 다양한 액세서리와 함께 제공합니다.

  • 용도와 사양, 호환 가능한 연결 부품, 간단한 설치, 부식 방지 및 유지보수가 불필요한 제품들을 제품 표준을 이용하여 간단하고 안정된 설계 가능
  • 일반적으로 최대 650°C의 온도 범위에 적용, 더 높은 온도에 적용 가능 사양 요구 시 맞춤 설계
  • T형, U형 또는 L형 beam용 특허 클램프 시스템
자세히 알아보기

FLEXPERTE - 디자인 소프트웨어

FLEXPERTE는 익스팬션 조인트, 메탈 벨로우즈, 메탈 호스 및 파이프 서포트 등 Witzenmann 전체 제품의 해석 및 표현을 위해 개발된 설계자용 PC 프로그램입니다. 메뉴 기반 응용 프로그램으로 제품의 계산 및 설계를 지원합니다.

  • 손쉬운 조작법
  • 복잡한 로드 체인에도 개별 맞춤 설계 가능
  • Rohr2, CAESAR II, PDMS- 및 PDS 인터페이스

Next steps

제품 구성

FLEXPERTE 도구를 활용하여 빠르고 간단하게 필요하신 제품을 구성해 보십시오.

세부사항:

  • 기본 제품 설계
  • 데이터 시트 생성
  • 견적 문의

FLEXPERTE 고객버전 다운로드

FLEXPERTE: 기능 및 특성별로 분류된 Witzenmann Group 전체 제품에 대한 설계 프로그램

  • 메탈 호스
  • 익스팬션 조인트
  • 메탈 벨로우즈
  • 베어링, 행거, 서포트

계산 공식 및 도면 데이터, 전체 3D CAD 도면 등을 저장할 수 있습니다. 제공되는 프로그램은 PDS 및 PDMS 인터페이스와 함께 다양하고 보편적으로 사용할 수 있습니다.

기타 문의

궁금하신 사항은 고객문의를 통해 문의해 주시면 담당자가 빠르고 성실하게 답변드리도록 하겠습니다.
