고정식 행거 및 서포트

Contact

HYDRA 고정식 행거 및 서포트는 일정 하중을 수용할 수 있는 이동식 파이프 서포트이며 보다 큰 수직 이동(>60mm)을 하기 위하여 필요합니다. 회전을 하는 모든 베어링은 연삭 스테인리스강 축과 PTFE 복합 베어링으로 구성되어 있어 마찰이 적습니다. 최적의 부식방지 및 시공, 지지 구조물과의 연결로 유지보수가 필요없는 사용을 보장합니다.

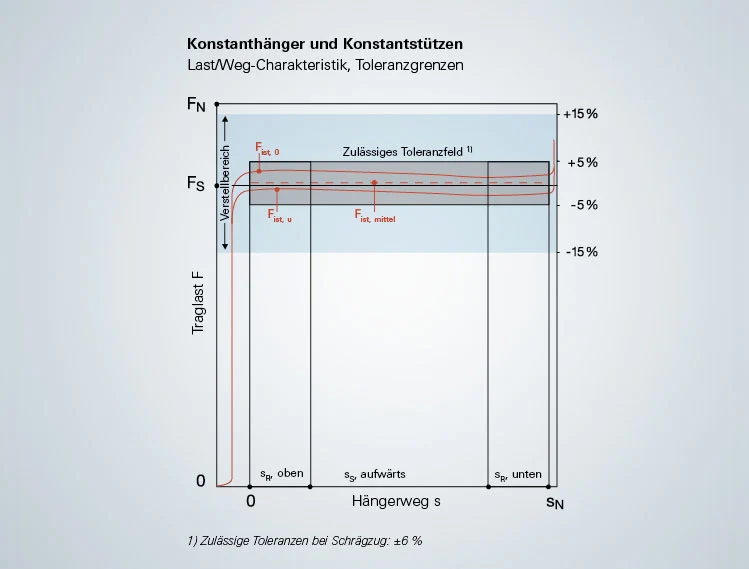

하중/변위 특성치

특성치: 승인된 규정에서 허용 가능한 공차 제한이 있는 하중/변위 다이어그램 (예: VGB-R 510 L, KTA 3205.3). 힘-변위 특성 곡선을 이용하여 굽힘방지 설계, 생산 및 특수 열처리를 하여 장기간 사용되는 스프링의 특성이 변형되지 않도록 합니다.

공칭 하중: FN (고정식 행거의 최대 하중)
설정 하중: FS
설정된 평균 하중: Factual, average
평균 하중 설정 조건: (|FS- Factual, average|)/FS ≤ 0.02
공칭 변위: sN
설정 변위: sS
변위 유보: sR1"

자세히 알아보기

Constant hangers

고정식 행거, 수평형, 더블 러그(double lug)

고정실 행거, 수직형, 더블 러그(double lug)

고정식 행거, 수평 위치

고정식 행거, 수직 위치

Constant supports

롤러형 고정 서포트

플레이트형 고정 서포트

Next steps

제품 구성

FLEXPERTE 도구를 활용하여 빠르고 간단하게 필요하신 제품을 구성해 보십시오.

세부사항:

  • 기본 제품 설계
  • 데이터 시트 생성
  • 견적 문의

FLEXPERTE 고객버전 다운로드

FLEXPERTE: 하위 제품들을 포함한 Witzenmann group 전체 제품에 대한 기능별 분류가 있는 설계 프로그램

  • 메탈 호스
  • 익스팬션 조인트
  • 메탈 벨로우즈
  • 베어링, 행거, 서포트

계산 공식 및 도면 데이터, 전체 3D CAD 도면 등을 저장할 수 있습니다. 제공되는 프로그램은 PDS 및 PDMS 인터페이스와 함께 다양하고 보편적으로 사용할 수 있습니다.
