스프링 행거 및 서포트 제품 개요

스프링 행거 및 서포트

Contact

HYDRA® 스프링 행거 및 서포트는 선형 가변 하중에 대한 저항력을 가진 제품입니다. 마찰력이 매우 적으며 이론적 하중 저항력과의 차이가 근소합니다. 특허받은 무한가변 차단기술은 스프링 플레이트를 제 위치에 유지시키며 베어링의 압력이 올바른 경우에만 작동할 수 있도록 합니다.

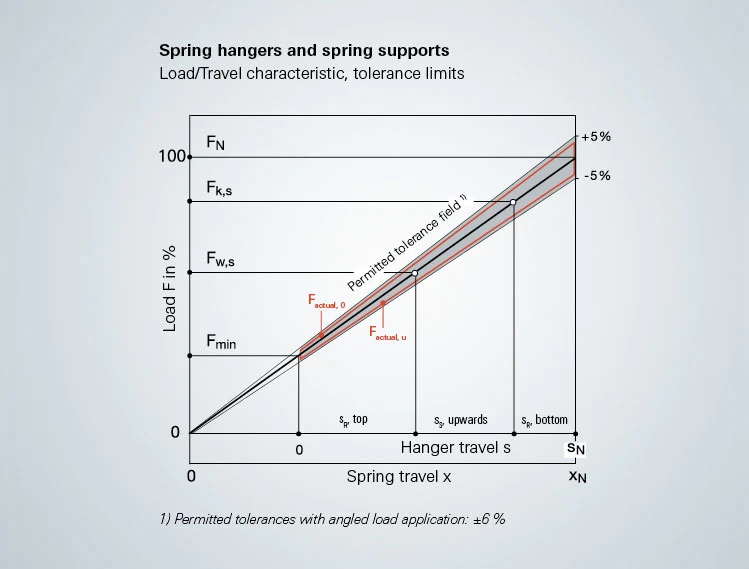

하중/변위 특성치

Load Travel Characteristic Diagramm Image Text

특성치: 승인된 규정에서 허용 가능한 공차 제한이 있는 하중/변위 다이어그램 (예: VGB-R 510 L, KTA 3205.3). 힘-변위 특성 곡선을 이용하여 꺾임방지 설계, 생산 및 특수 열처리를 하여 장기간 사용되는 스프링의 특성이 변형되지 않도록 합니다.

시작 하중: Fmin
공칭 하중: FN
설정 하중, 냉간(냉간 부하): Fk, s
설정 하중, 온간(온간 부하): Fw, s
스프링 레이트: R
스프링 굴절, 전체: xN
공칭 변위: sN
설정 변위: sS
변위 유보: sR1"

자세히 알아보기

Spring hanger 유형

위첸만 스프링 행거 FDT 타입

트래버스가 있는 이중 행거는 강철 구조물 하부 영역에서 파이프 관을 매달 때 적합합니다.

위첸만 스프링 행거 FHD 타입

상부 지지 구조물에 직접 연결하기 위한 이중 러그가 있는 스프링 행거

위첸만 스프링 행거 FHG 타입

나사산 연결부 및 연접봉이 있는 스프링 행거는 모든 단계에서의 설치가 가능합니다.

위첸만 스프링 행거 FHS 타입

영구적 연접봉용 스프링 행거는 하중을 지지하는 강철 구조물에 설치하는데 적합합니다.

Spring support 유형

위첸만 스프링 서포트 FSS/FSP 타입

지지대 판이 있는 스프링 서포트로, 베이스 판이 있는 강철 구조물에 설치됩니다.

위첸만 스프링 서포트 FSG 타입

탄성을 조율하는 지지장치로, 조인트를 통해 지지구조물에 하중을 전달합니다.

Next steps

제품 구성

FLEXPERTE 도구를 활용하여 빠르고 간단하게 필요하신 제품을 구성해 보십시오.

세부사항:

  • 기본 제품 설계
  • 데이터 시트 생성
  • 견적 문의

FLEXPERTE 고객버전 다운로드

FLEXPERTE: 기능 및 특성별로 분류된 Witzenmann Group 전체 제품에 대한 설계 프로그램

  • 메탈 호스
  • 익스팬션 조인트
  • 메탈 벨로우즈
  • 베어링, 행거, 서포트

계산 공식 및 도면 데이터, 전체 3D CAD 도면 등을 저장할 수 있습니다. 제공되는 프로그램은 PDS 및 PDMS 인터페이스와 함께 다양하고 보편적으로 사용할 수 있습니다.
